GNSS CHC i93 s IMU a kamerou - scannerem

GNSS CHC i93 s IMU a kamerou - scannerem:

1408 KANÁLŮ, iSTAR A HYBRIDNÍ MOTOR

Vylepšený výkon GNSS RTK v náročných prostředích.

Přijímač i93 GNSS je vybaven 1408 kanály, které sledují všechny konstelace a frekvence, je poháněn integrovaným procesorem RF-SoC a technologií iStar CHCNAV. Díky 15% nárůstu výkonu GNSS RTK v náročných prostředích poskytuje i93 spolehlivá a přesná data pro určování polohy. Vestavěný hybridní motor a patentovaná technika zmírňování úzkopásmového rušení zvyšují kvalitu dat GNSS a schopnost sledování signálu o více než 20 %, což zajišťuje nejlepší možný výkon GNSS RTK pro jakoukoli aplikaci.

VIZUÁLNÍ NAVIGACE A VYTYČOVÁNÍ

Bezproblémové vytyčování v jednom kroku na první pohled.

Model i93 integruje kamery s hvězdicovou úrovní, které poskytují pohlcující 3D vizuální navigaci a vytyčování. Díky 3D vizuálnímu zobrazení softwaru LandStar jsou geodeti vedeni jasnou, poutavou směrovou šipkou a vzdáleností v reálném čase s vyznačeným bodem vytyčení přímo na zemi. Kromě toho jsou 3D vizuální funkce k dispozici také pro liniové vytyčování a vytyčování na základě map CAD, takže operace jsou podobně snadné, intuitivní a efektivní. To zjednodušuje proces vytyčování, umožňuje rychlé dokončení během několika sekund a zvyšuje efektivitu až o 50 % pro méně zkušené operátory v terénu.

VIZUÁLNÍ PRŮZKUM A 3D MODELOVÁNÍ

Snadné měření: Zjistěte přesnost ve 3D.

Model i93 je špičkový geodetický nástroj, který kombinuje GNSS, IMU a dvě špičkové kamery s globální závěrkou s technologií videofotogrammetrie. Během několika sekund poskytuje 3D souřadnice na úrovni geodetického měření ze snímání videa v reálném světě, což usnadňuje měření dříve těžko dostupných, signálem omezených a nebezpečných míst v terénu, jako jsou místa pod nadjezdy, pod okapy a v blízkosti sloupů elektrického vedení. Díky dynamickému panoramatickému snímání videa a automatickému porovnávání obrazu zvyšuje i93 produktivitu až o 60 %. Automatické vysokorychlostní sériové snímání a generování sousedních snímků s až 85% překrytím zajišťují vysokou úspěšnost zpracování. Geodeti, kteří hledají snadnost, rychlost a přesnost, najdou v modelu i93 ideální nástroj.

RYCHLÉ A SPOLEHLIVÉ PRŮMYSLOVÉ AUTOMATICKÉ IMU

Spolehlivá přesnost díky automatické inicializaci IMU

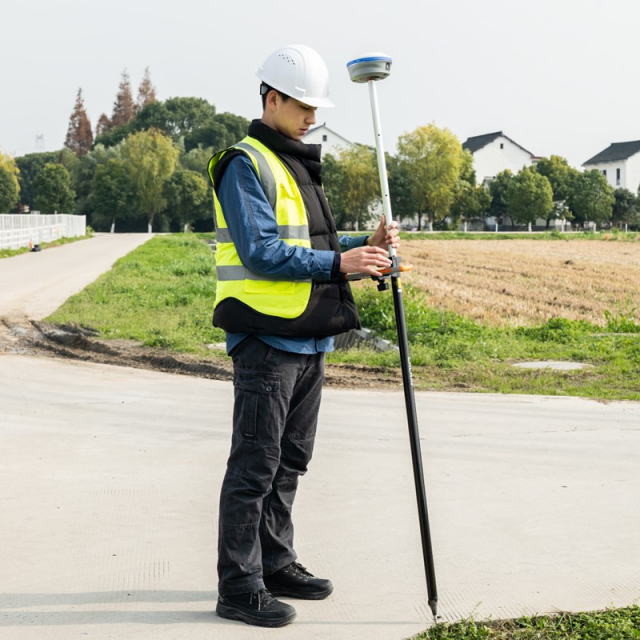

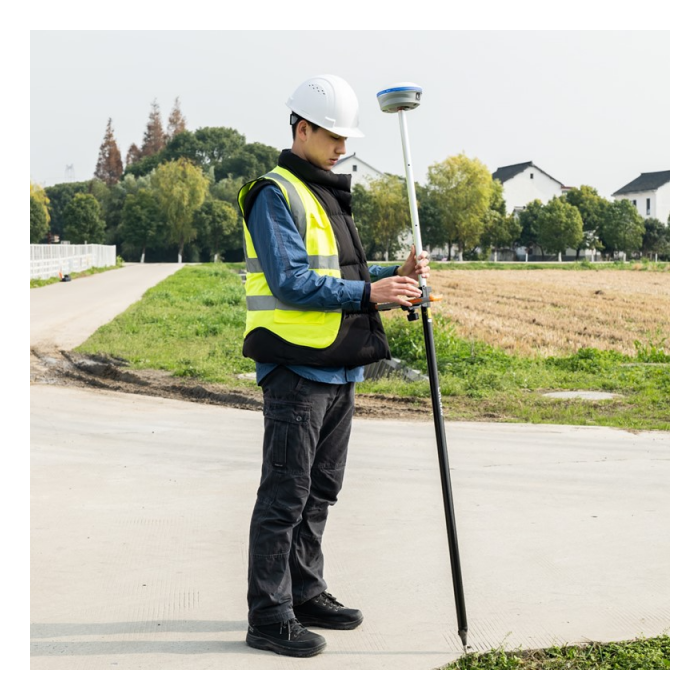

Model i93 GNSS je vybaven nejmodernější 200Hz automatickou inicializační jednotkou (Auto-IMU) společnosti CHCNAV, která eliminuje nutnost ruční inicializace a zjednodušuje geodetické práce v terénu. Díky korekcím IMU, které jsou k dispozici, i když je dálkoměrná tyč nesena na rameni, v ruce nebo umístěna vodorovně, může technologie automatické kompenzace náklonu tyče IMU-RTK modelu i93 zvýšit rychlost a efektivitu geodetických, inženýrských a mapovacích prací až o 30 %. Měření a vytyčování s přesností na úrovni geodézie při sklonu tyče až 30 stupňů je rychlé, snadné a vysoce produktivní, což z modelu i93 činí ideální řešení pro inženýry, stavbyvedoucí a geodety.

ZKONSTRUOVÁNO PRO VŠESTRANNÉ POUŽITÍ V TERÉNU

Nepřetržitý provoz v jakémkoli režimu RTK.

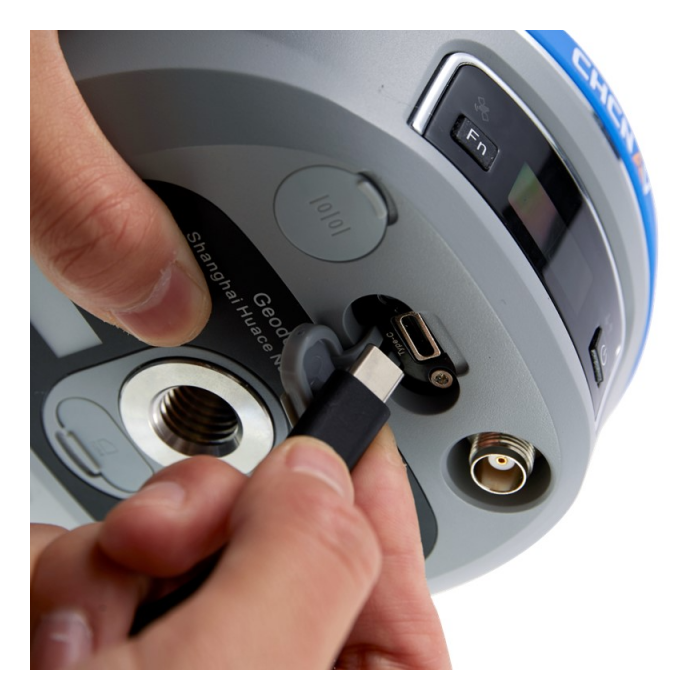

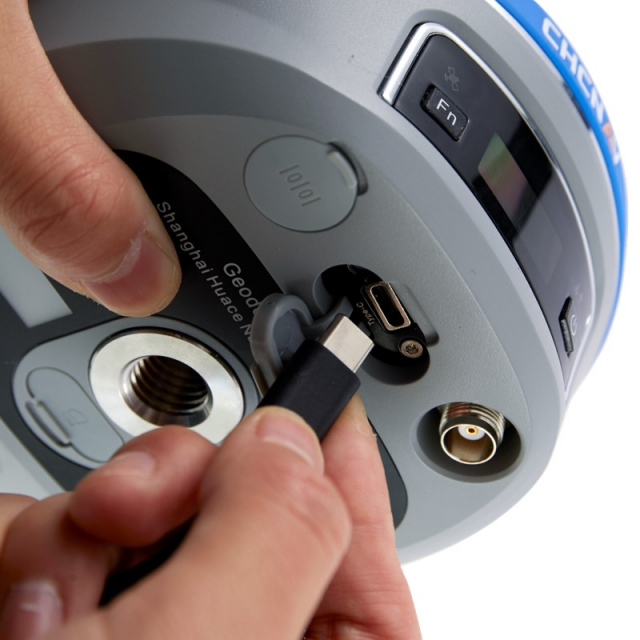

Model i93 má všechny funkce připojení, které geodet potřebuje k dokončení jakéhokoli scénáře projektu měření GNSS. Vestavěné technologie Wi-Fi, Bluetooth a NFC umožňují bezproblémové připojení k terénním datovým řadičům a tabletům. Integrované modemy 4G a UHF podporují všechny režimy průzkumu GNSS. Inteligentní správa napájení zajišťuje až 34 hodin provozu jako síťový rover GNSS RTK a eliminuje potřebu náhradních nebo externích baterií. Bez ohledu na to, kde a kdy se nachází, je tělo i93 GNSS z hořčíkové slitiny odolné proti nárazům, prachu a vodě, což zajišťuje nepřetržitý výkon.

Přijímač GNSS i93 VISUAL IMU-RTK je mimořádně všestranný GNSS RTK, který integruje nejnovější technologie GNSS, IMU a dvoukamerovou videofotogrammetrii, což vede k přesvědčivějšímu uživatelskému zážitku. Díky začlenění nejnovější technologie vizuální navigace a vytyčování od společnosti CHCNAV poskytuje funkce 3D vizuálního vytyčování bezkonkurenčně snadné a pohodlné používání, což okamžitě zvyšuje efektivitu jakéhokoli projektu vytyčování staveniště.

Technologie videofotogrammetrie i93 navíc umožňuje přesný vizuální průzkum, zjednodušuje měření bodů bez nutnosti složitých metod posunu a umožňuje provádět průzkum dříve těžko dostupných, signálem omezených a nebezpečných míst. Model i93 lze rovněž použít jako doplněk k leteckým průzkumům vytvořeným na základě šikmých snímků, protože jeho data jsou kompatibilní s nejoblíbenějším softwarem pro 3D modelování.

Přijímač i93 je vybaven inovativním algoritmem CHCNAV iStar GNSS RTK, bohatým množstvím vícepásmových kanálů GNSS a hybridním motorem, což zajišťuje spolehlivé, snadno použitelné a vysoce přesné určování polohy i v těch nejnáročnějších podmínkách na staveništi. Model i93 je také vybaven špičkovou automatickou jednotkou IMU, která udržuje vysokou přesnost po celou dobu projektu, eliminuje potíže s ruční inicializací a zjednodušuje geodetické práce v terénu.

Provozní doba s interním zdrojem napájení [hod] - 36
UHF/ 4G RTK Rover bez kamery: až 34 h
Vizuální sledování/vizuální průzkum: až 24 h
Základna UHF RTK: až 16 h Statické měření: až 36 h
Počet kanálů 1408
Diferenciální signály SBAS L1,L5
H: 8 mm + 1 ppm RMS V: 15 mm + 1 ppm
Spolehlivost inicializace: <10 s >99.9%
Celková hmotnost [kg] 1.15
Výška [m] 0.81
Hloubka [m] 1.52

Prostředí:
Provozní teplota: min. [°C] -40
Provozní teplota: max. [°C] 65
Odolnost proti vodě, písku a prachu
Zabraňuje pronikání vodních par v náročných podmínkách.
Odolnost proti nárazům a vibracím

V souladu s ISO 9022-36-08 a MIL-STD-810G- 514.6-Cat.24.

Jedná se o kompletní sadu, včetně kontroleru s platformou Android a certifikovaným software LANDSTAR8 v CZ jazykovém nastavení. Vše je schváleno pro měření do KÚ. Součástí je kompletní instalace, zaškolení.
